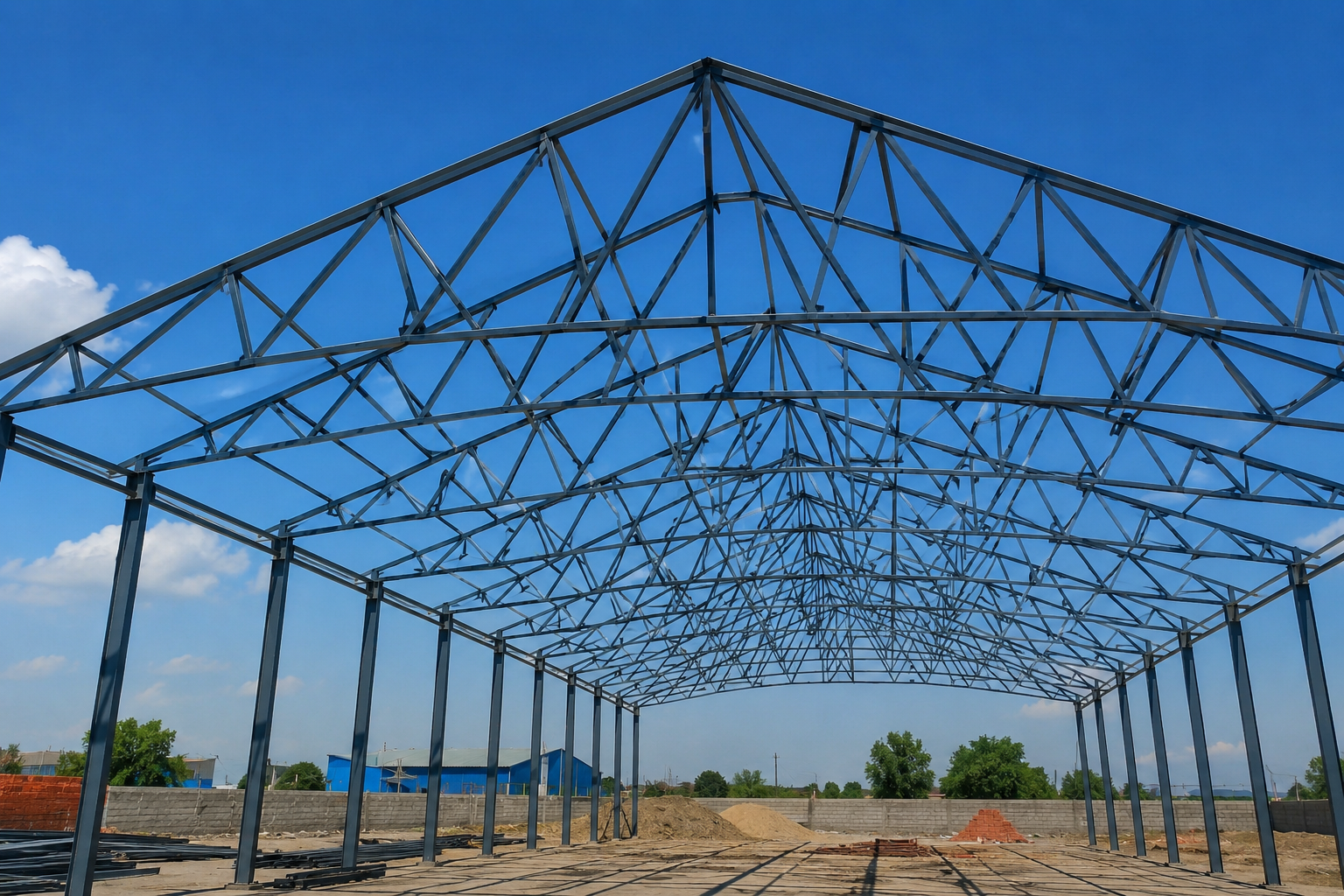

خرپا (Truss) یکی از مهم‌ترین و پرکاربردترین سیستم‌های سازه‌ای در مهندسی عمران، معماری و صنعت ساختمان است. این سازه از اتصال تعدادی عضو مستقیم (معمولاً فلزی یا چوبی) در نقاط گرهگاهی تشکیل می‌شود و به گونه‌ای طراحی شده است که نیروهای وارده را به صورت محوری (کششی یا فشاری) به تکیه‌گاه‌ها منتقل کند.
در این مقاله به بررسی کامل خرپا، انواع، اجزا، کاربردها، مزایا، معایب، تفاوت آن با سازه فضاکار و همچنین مفاهیم معینی و نامعینی خواهیم پرداخت.
خرپا چیست و چه کاربردی دارد؟
خرپا یک سازه مثلثی است که از اتصال چندین عضو مستقیم در گره‌ها ایجاد می‌شود. دلیل استفاده از مثلث در طراحی خرپا، پایداری بسیار بالای این شکل هندسی است؛ زیرا مثلث تنها شکلی است که بدون تغییر طول اضلاع، تغییر شکل نمی‌دهد.
مهم‌ترین هدف استفاده از خرپا، ایجاد دهانه‌های بزرگ با حداقل وزن و مصرف مصالح است. به همین دلیل در ساخت پل‌ها، سوله‌ها، سالن‌های ورزشی، برج‌های انتقال نیرو، جرثقیل‌ها و حتی صنایع هوافضا کاربرد گسترده‌ای دارد.
مهم‌ترین مزیت خرپا نسبت مقاومت بسیار زیاد در برابر وزن کم آن است که باعث کاهش هزینه‌های اجرا و افزایش بهره‌وری سازه می‌شود.
انواع خرپا
خرپاها بر اساس شکل هندسی، نوع مصالح و نوع تکیه‌گاه دسته‌بندی می‌شوند.
بر اساس شکل هندسی
خرپای مثلثی (ساده)
رایج‌ترین نوع خرپا که از مثلث‌های متوالی تشکیل شده و به دلیل سادگی و استحکام بالا در پروژه‌های مختلف استفاده می‌شود.
خرپای پرت (Pratt)
دارای اعضای قطری کششی و اعضای قائم فشاری بوده و گزینه‌ای مناسب برای دهانه‌های متوسط و بلند است.
خرپای وارن (Warren)
از مثلث‌های متوالی بدون عضو قائم تشکیل شده و به دلیل وزن کمتر، کاربرد فراوانی در سازه‌های فلزی دارد.
خرپای هاو (Howe)
در این نوع خرپا اعضای قطری تحت فشار و اعضای قائم تحت کشش قرار می‌گیرند و برای سازه‌های چوبی نیز بسیار متداول است.
خرپای لانه‌زنبوری (Vierendeel)
فاقد اعضای قطری بوده و انتقال نیرو در آن علاوه بر نیروهای محوری، توسط لنگر خمشی نیز انجام می‌شود.
خرپای قوسی (Bowstring)
دارای بال فوقانی قوسی و بال تحتانی مستقیم بوده و برای پوشش دهانه‌های بسیار بزرگ مانند استادیوم‌ها کاربرد دارد.
بر اساس مصالح
خرپای فولادیرایج‌ترین نوع خرپا با مقاومت بالا و قابلیت اجرای دهانه‌های بسیار بزرگ.
خرپای چوبیمناسب ساختمان‌های سبک، ویلاها و سقف‌های شیروانی.
خرپای بتنی پیش‌تنیدهدر پل‌ها و پروژه‌هایی با بارگذاری سنگین استفاده می‌شود.
خرپای آلومینیومیسبک، مقاوم در برابر خوردگی و مناسب سازه‌های قابل حمل و نمایشگاهی.
بر اساس نوع تکیه‌گاه
خرپای ساده
دارای دو تکیه‌گاه مفصلی در دو انتهای سازه است.
خرپای کنسولی
یک سمت گیردار و سمت دیگر آزاد بوده و در برخی پل‌ها و سایبان‌ها استفاده می‌شود.
خرپای پیوسته
دارای بیش از دو تکیه‌گاه بوده و برای دهانه‌های طولانی عملکرد مناسبی دارد.
اجزای خرپا
یک خرپا از چندین عضو اصلی تشکیل شده است که هر یک وظیفه مشخصی در انتقال نیروها، افزایش استحکام و حفظ پایداری سازه دارند. عملکرد صحیح این اجزا در کنار یکدیگر باعث می‌شود خرپا بتواند بارهای وارده را با حداقل تغییر شکل به تکیه‌گاه‌ها منتقل کند.
بال فوقانی (Upper Chord)
بال فوقانی عضو بالایی خرپا است که معمولاً تحت نیروی فشاری قرار دارد. این عضو بارهای وارد شده از سقف یا پوشش سازه را دریافت کرده و به سایر اعضای خرپا منتقل می‌کند و نقش مهمی در حفظ استحکام کلی سازه دارد.
بال تحتانی (Lower Chord)
بال تحتانی در قسمت پایین خرپا قرار گرفته و معمولاً تحت نیروی کششی است. این عضو وظیفه اتصال اعضای داخلی، حفظ شکل هندسی خرپا و انتقال نیروهای کششی را بر عهده دارد.
اعضای قطری (Diagonals)
اعضای قطری یا مورب بین بال فوقانی و تحتانی قرار می‌گیرند و نقش اصلی آن‌ها انتقال نیروهای برشی و توزیع مناسب بار در کل خرپا است. این اعضا بسته به نوع خرپا می‌توانند تحت کشش یا فشار قرار گیرند.
اعضای قائم (Verticals)
اعضای قائم در برخی از انواع خرپا مانند Pratt و Howe بین بال فوقانی و تحتانی قرار دارند و بسته به آرایش سازه، ممکن است تحت نیروی کششی یا فشاری باشند.
گره‌ها (Nodes / Joints)
گره‌ها محل اتصال اعضای مختلف خرپا هستند و می‌توانند به صورت جوشی، پیچی یا پرچی اجرا شوند. در تحلیل‌های مهندسی، این نقاط معمولاً به صورت مفصلی در نظر گرفته می‌شوند تا انتقال نیرو تنها به صورت محوری انجام شود.
تکیه‌گاه‌ها (Supports)
تکیه‌گاه‌ها نیروهای منتقل شده از خرپا را به ستون، فونداسیون یا سازه اصلی منتقل می‌کنند. این بخش معمولاً شامل تکیه‌گاه ثابت (مفصلی) و تکیه‌گاه متحرک (غلطکی) است.
بادبندهای جانبی (Lateral Bracing)
بادبندهای جانبی برای افزایش پایداری کلی خرپا و جلوگیری از کمانش خارج از صفحه اعضای فشاری استفاده می‌شوند. این اعضا نقش مهمی در مقاومت سازه در برابر بارهای جانبی مانند باد، زلزله و ارتعاشات دارند و باعث افزایش ایمنی و طول عمر سازه می‌شوند.
مزایا و معایب خرپا چیست؟
خرپا به دلیل طراحی مهندسی و توزیع مناسب نیروها، یکی از اقتصادی‌ترین و پرکاربردترین سیستم‌های سازه‌ای محسوب می‌شود. با این حال، مانند هر سیستم سازه‌ای دیگر، علاوه بر مزایای فراوان، محدودیت‌ها و معایب خاص خود را نیز دارد.
✅ مزایای خرپا
نسبت مقاومت به وزن بالا
به دلیل توزیع بهینه نیروها، خرپا با وزن کم قادر به تحمل بارهای بسیار زیاد بوده و عملکرد سازه‌ای فوق‌العاده‌ای دارد.
صرفه‌جویی در مصالح
مصرف فولاد یا چوب نسبت به تیرهای معمولی و سازه‌های قابی کاهش یافته و هزینه نهایی پروژه کمتر می‌شود.
اجرای دهانه‌های بزرگ
امکان پوشش دهانه‌های وسیع بدون نیاز به ستون میانی، فضای داخلی بیشتری در اختیار طراح قرار می‌دهد.
سرعت اجرای بالا
پیش‌ساخته بودن اعضا و سادگی مونتاژ باعث کاهش زمان ساخت و نصب می‌شود.
تحلیل و طراحی آسان
رفتار خطی و انتقال نیروهای محوری باعث می‌شود تحلیل خرپا نسبت به بسیاری از سیستم‌های سازه‌ای ساده‌تر باشد.
انعطاف در طراحی معماری
خرپا قابلیت اجرا در اشکال مختلف را دارد و برای پروژه‌های معماری مدرن و صنعتی گزینه‌ای مناسب محسوب می‌شود.
❌ معایب خرپا
نیاز به ارتفاع بیشتر
خرپاها نسبت به تیرهای معمولی عمق بیشتری دارند و در برخی پروژه‌ها محدودیت ارتفاع ایجاد می‌کنند.
حساسیت به کمانش
اعضای فشاری خرپا باید به دقت در برابر کمانش موضعی و کلی کنترل شوند.
اتصالات پیچیده
در گره‌هایی که تعداد زیادی عضو به هم متصل می‌شوند، طراحی و اجرای اتصالات می‌تواند پرهزینه و زمان‌بر باشد.
تغییر کاربری دشوار
پس از اجرای خرپا، اعمال تغییرات یا حذف اعضا معمولاً امکان‌پذیر نبوده و هزینه بالایی دارد.
نیاز به پوشش ضدحریق
خرپاهای فولادی در برابر آتش مقاومت محدودی دارند و معمولاً به پوشش‌های مقاوم در برابر حریق نیاز دارند.
نیاز به مهاربندی جانبی
برای جلوگیری از کمانش خارج از صفحه و افزایش پایداری، استفاده از بادبندها و مهاربندهای جانبی ضروری است.
پوشش‌های خرپا
نوع پوشش مورد استفاده روی خرپا با توجه به کاربری سازه، شرایط اقلیمی، میزان بارگذاری و الزامات معماری انتخاب می‌شود. در ادامه رایج‌ترین پوشش‌های مورد استفاده در سازه‌های خرپایی معرفی شده‌اند.
سقف‌های فلزی
شامل ورق‌های کرکره‌ای و ساندویچ پانل که به دلیل وزن کم، مقاومت بالا و سرعت نصب زیاد، پرکاربردترین نوع پوشش برای سوله‌ها و ساختمان‌های صنعتی هستند.
سقف‌های بتنی
در دهانه‌های کوچک‌تر یا سازه‌هایی با بارگذاری سنگین از سقف‌های بتنی همراه با تیرچه و بلوک یا دال بتنی استفاده می‌شود.
پوشش‌های غشایی
پوشش‌های ETFE و PVC به دلیل وزن بسیار کم، عبور نور طبیعی و ظاهر مدرن، در استادیوم‌ها و سالن‌های بزرگ کاربرد فراوانی دارند.
پوشش‌های شیشه‌ای
برای اجرای نورگیرها، اسکای‌لایت‌ها و پروژه‌هایی که نیاز به نور طبیعی دارند از پوشش‌های شیشه‌ای استفاده می‌شود.
پوشش‌های چوبی و کامپوزیتی
در ساختمان‌های ویلایی، پروژه‌های معماری سنتی و سازه‌های سبز از پوشش‌های چوبی یا کامپوزیتی استفاده می‌شود.
ایزولاسیون حرارتی و صوتی
برای بهبود عملکرد انرژی ساختمان و کاهش انتقال صدا، معمولاً از لایه‌های عایق حرارتی و صوتی در زیر پوشش اصلی خرپا استفاده می‌شود.
تفاوت خرپا و سازه فضایی
بسیاری از افراد خرپا و سازه فضایی را یکسان می‌دانند، اما این دو سیستم سازه‌ای از نظر نحوه انتقال نیرو، ساختار هندسی، روش تحلیل و کاربرد تفاوت‌های مهمی با یکدیگر دارند. جدول زیر مهم‌ترین تفاوت‌های این دو سازه را نشان می‌دهد.
جمع‌بندی
به طور کلی، خرپا یک سازه دوبعدی (صفحه‌ای) است که بارها را عمدتاً در یک جهت منتقل می‌کند و برای پل‌ها، سوله‌ها و سقف‌های شیب‌دار گزینه‌ای اقتصادی محسوب می‌شود. در مقابل، سازه فضایی یک سیستم سه‌بعدی است که بارها را در چندین جهت توزیع کرده و به دلیل سختی پیچشی بالا، برای دهانه‌های بسیار بزرگ مانند استادیوم‌ها، سالن‌های نمایشگاهی و گنبدهای مدرن انتخاب مناسب‌تری است.
معینی و نامعینی خرپا
در تحلیل سازه‌ها، خرپاها بر اساس تعداد مجهولات (نیروهای داخلی و عکس‌العمل‌های تکیه‌گاهی) و تعداد معادلات تعادل، به سه گروه خرپای معین، خرپای نامعین و خرپای ناپایدار تقسیم می‌شوند. شناخت این مفاهیم نقش مهمی در انتخاب روش تحلیل و طراحی سازه دارد.
خرپای معین (Determinate Truss)
خرپای معین به سازه‌ای گفته می‌شود که تعداد مجهولات آن دقیقاً با تعداد معادلات تعادل برابر باشد. در این حالت می‌توان تنها با استفاده از قوانین تعادل استاتیکی، نیروهای تمام اعضا را محاسبه کرد.
در این رابطه m تعداد اعضا و j تعداد گره‌ها است. اگر این شرط برقرار باشد و تکیه‌گاه‌ها نیز به درستی انتخاب شده باشند، خرپا از نظر ایستایی معین خواهد بود.
خرپای نامعین (Indeterminate Truss)
اگر تعداد مجهولات بیشتر از معادلات تعادل باشد (m > 2j − 3)، خرپا نامعین است. در این شرایط استفاده از معادلات تعادل به تنهایی کافی نیست و باید از روش‌های پیشرفته تحلیل سازه استفاده شود.
- روش‌های انرژی
- روش ماتریس سختی
- روش ماتریس انعطاف‌پذیری
- نرم‌افزارهای تحلیل سازه مانند ETABS و SAP2000
خرپاهای نامعین معمولاً سختی بیشتری دارند و در صورت خرابی یک عضو، توزیع نیروها بهتر انجام می‌شود؛ اما تحلیل و طراحی آن‌ها پیچیده‌تر است.
خرپای ناپایدار (Unstable Truss)
اگر تعداد اعضای خرپا کمتر از مقدار لازم باشد (m < 2j − 3)، سازه ناپایدار خواهد بود و توانایی تحمل بارهای خارجی را ندارد. در چنین شرایطی خرپا مانند یک مکانیزم تغییر شکل داده و احتمال فروپاشی آن بسیار زیاد است.
همچنین ممکن است خرپا با وجود تعداد عضو کافی، به دلیل آرایش نامناسب هندسی یا جانمایی نادرست اعضا، دچار ناپایداری هندسی شود که در این حالت نیز عملکرد مناسبی نخواهد داشت.
نکته مهم
در پروژه‌های واقعی، بسیاری از خرپاها به دلیل وجود اتصالات جوشی، سختی اتصالات و شرایط پیچیده تکیه‌گاهی، تا حدودی نامعین هستند. با این حال، مهندسان معمولاً در مراحل اولیه طراحی، خرپا را به صورت معین در نظر می‌گیرند تا تحلیل ساده‌تر انجام شود و سپس با استفاده از نرم‌افزارهای تخصصی، اثرات واقعی سازه بررسی و اصلاح می‌شود.
نتیجه‌گیری
خرپا یکی از کارآمدترین سیستم‌های سازه‌ای در مهندسی عمران است که با استفاده از آرایش مثلثی اعضا، امکان پوشش دهانه‌های بزرگ را با حداقل وزن و مصرف مصالح فراهم می‌کند. این سازه در پروژه‌هایی مانند پل‌ها، سوله‌ها، سالن‌های صنعتی، استادیوم‌ها و دکل‌های انتقال نیرو کاربرد گسترده‌ای دارد.
شناخت انواع خرپا، اجزای تشکیل‌دهنده، کاربردها، مزایا و معایب، تفاوت آن با سازه فضایی و همچنین مفاهیم معینی و نامعینی، به مهندسان کمک می‌کند تا مناسب‌ترین سیستم سازه‌ای را برای هر پروژه انتخاب کرده و طراحی ایمن‌تر و اقتصادی‌تری ارائه دهند.
با توسعه فناوری ساخت، نرم‌افزارهای تحلیل و استفاده از مصالح نوین، خرپا همچنان یکی از مهم‌ترین گزینه‌ها برای اجرای سازه‌های سبک، مقاوم و مقرون‌به‌صرفه در پروژه‌های عمرانی و صنعتی خواهد بود.
